近年来，无创脑刺激的治疗效果引起了广泛的关注，经颅电刺激作为无创脑刺激最常用的技术之一，在治疗神经系统疾病中展示出了非常有潜力的应用价值。随着这门技术的不断发展，对产品的电流最小调节精度、输出电流精度、核心功能实现时的PCB最小体积、可实现波形种类及控制难度、外设种类等要求也越来越高，暖芯迦以ENS001芯片对这些要求做出了回应和解决。

暖芯迦元神ENS001可编程神经刺激芯片是一款高度集成的可编程电流刺激器。芯片集成了ARM处理器，片上充电电路，可配置升压直流转换器，LCD屏幕驱动、12位AD信号采集、温度传感器以及多通道任意电流刺激引擎等模块，支持从DC到250kHz以上的任意电流波形输出，同时提供单通道最高67mA的电流幅值，并支持多通道电流合并。

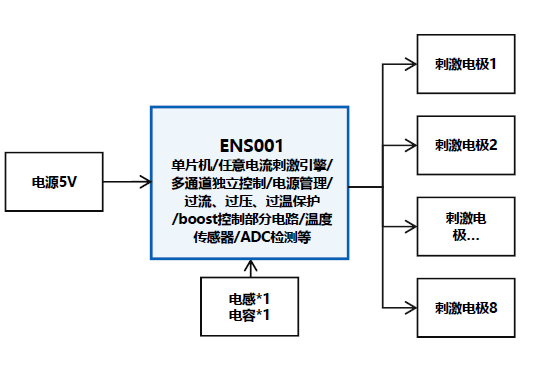

（ENS001方案PCB设计框图）

暖芯迦元神可编程通用刺激芯片ENS001优点及特征

l   高度集成，简化客户物料管理

l   精细的电流控制，每一档位可以只增加33μA电流，控制精度±16.5μA

l   高达250 kHz 正弦波/三角波/方波或任意波形电流刺激

l   小体积上的多通道刺激功能集成

l   电荷平衡技术，通过电荷复制技术保持正负半周期电荷接近平衡

l   拓展性强，支持多通道并联实现多模式刺激

产品参数

l   工作电压范围：2.5-5V

l   工作温度：-40℃ ~ 85℃

l   低功耗模式：休眠、停止、待机

l   4,8,23 通道大范围刺激驱动器 (10V ～ 60V)

l   内核：ARM Cortex-M0（32MHz）

产品顶层框图
