暖芯迦生命体征参数检测芯片九感 EPC001 在肌电生物反馈仪上的运用
发布时间:2024-05-23
现代生活中,健身运动的风气日益盛行,成为了一种广受追捧的生活方式,健身已经成为许多人日常生活的重要组成部分。健身的同时,健身后的拉伸放松也是必不可少的。

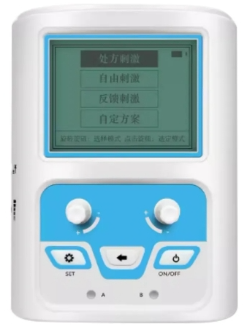

健身后我们一般可以通过动态/静态拉伸、机膜枪等来辅助,但是对于专业运动员来说这些往往是不够的,专业运动员可能会借助专业的拉伸器材或设备进行训练。比如说:肌电生物反馈仪。
肌电生物反馈仪是基于肌电生物反馈的机理,结合一定强度的低频脉冲对肌肉进行电刺激,使肌肉紧张或松弛,来训练和改善肌肉功能。一款成熟的肌电生物反馈仪产品必须有检测体内肌电信号的能力,才得以进行下一步的肌肉电刺激环节,所以生物电信号的检测尤为重要。

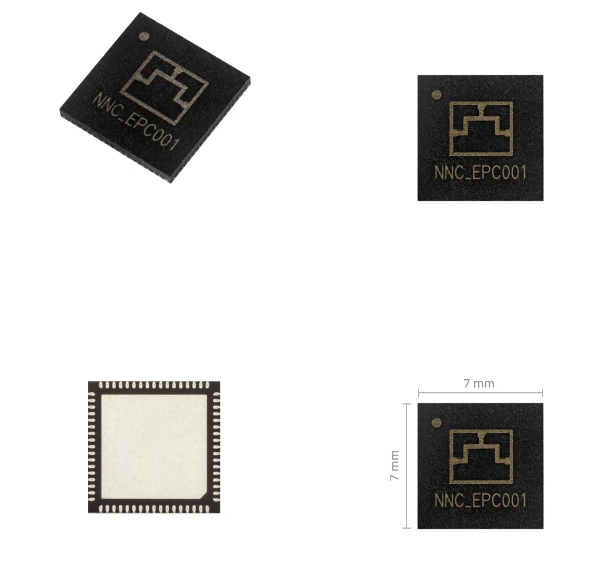

暖芯迦九感 EPC001 是专为生物电而设计的传感芯片系统,它是集成了高精度 ECG、EEG、EMG、PPG 模拟前端和强大的 RISC-V 单片机,同时 SoC 集成了 ECG/PPG 特征提取功能(Heat APP),其多样性的外设接口允许 Soc 外部扩展多个不同传感器。
暖芯迦九感 EPC001 在肌电生物反馈仪中的运用原理:
肌电信号检测,通过 EPC001 芯片多种电信号检测能力检测肌电信号;
肌电生物反馈仪中其他硬件部分将检测的肌电信息进行处理转化成声、光等患者能够认知的信号反馈给患者;
收到信号后训练患者,以达到调整机体功能、防病治病的目的。
暖芯迦生命体征参数检测芯片九感 EPC001 是一款先进的肌电检测芯片,采用自主研发的高精度算法,采集精度高,可以实现对人体内微弱电信号准确检测。另外,芯片输入噪音小,<1μVrms (BW=150HZ, 增益=6),能够极大削减采集肌电信号时带来的噪音影响,具有高精度、高灵敏度和低功耗等特点。
基于多种信号检测能力,暖芯迦 EPC001 能够检测心率、呼吸率、血氧饱和度、血压、专注度、放松度等多项人体参数,赋予肌电生物反馈仪更多的检测能力。同时,该芯片可以将处理后的数据输出到外接设备上,并通过可视化界面展示给用户。
暖芯迦九感 EPC001 生命体征参数检测芯片优点及特征:
高集成度:集成 RISC-V MCU,单通道 ECG 模拟前端,单通道 PPG 模拟前端,硬件滤波电路;
丰富接口:Uart、SPI、QSPI、I2C、I2S等通信接口;
高检测精度:超低噪声可编程放大器 PGA 和 24 位的 ADC,以高动态范围,高精度截取完整的信号,为测量结果的精确度提供保障;
三级联集成梳状滤波器;
高达 32kHz 带宽的独立采集系统。
产品参数
工作电压范围:2.5V-5V
工作温度范围:-40℃-125℃
低功耗模式:休眠模式、停机模式、待机模式
INA可编程增益范围: 1-120
交流、直流导联脱落检测
支持右腿驱动(RLD)
支持可编程放大器的 24 位 ADC 模拟前端
