生理信号模拟前端芯片

NNC_BAF003

九感_NNC_BAF003是一款专为采集生理信号而设计的超低功耗模拟前端(AFE)芯片。这款芯片可以为连续监测多种健康体征参数的可穿戴产品提供高精度的监测方案,包括心电(ECG)、肌电(EMG)、脉搏(PPG)、体温、生物阻抗(BioZ)、生物标记物等,堪称六合一模拟前端。

多种健康体征参数检测

多种健康体征参数检测

心电(ECG)、肌电(EMG)、脉搏(PPG)、体温、生物阻抗(BioZ)、生物标记物等。

低功耗

低功耗

睡眠时小于100nA,待机状态下小于4μA,连续采样功耗低至35μA。

高度灵活性

高度灵活性

可编程增益放大器最高可达120倍、芯片搭载两路跨阻放大器,跨阻放大器偏置电压范围0.3-2V,其偏置电压精度高达10-bit。

高集成度

高集成度

集成256×18bitFIFO、芯片集成可编程反馈电阻,减小用户PCB面积、集成片上温度传感器,检测精度达到0.3°C。

产品参数

类别参数参数详情
工作参数供电电压2.8V-3.6V
封装及尺寸WLCSP (2.4mm × 2.48mm)
运放偏置电压片内DAC(0.3V-2V)
运放噪声2.2μV (0.1-10Hz)
片上TIA反馈电阻200K-10M 16档
可编程增益放大器第一级(1,2,3,4,8,16,32)第二级 (1,2,3,4)
ADC精度16bit
芯片睡眠功耗<100nA
待机电流<4μA
连续采样功耗<35μA
温度传感器0.3°C精度
应用场景
心电检测、血氧检测、可穿戴设备等

硬件

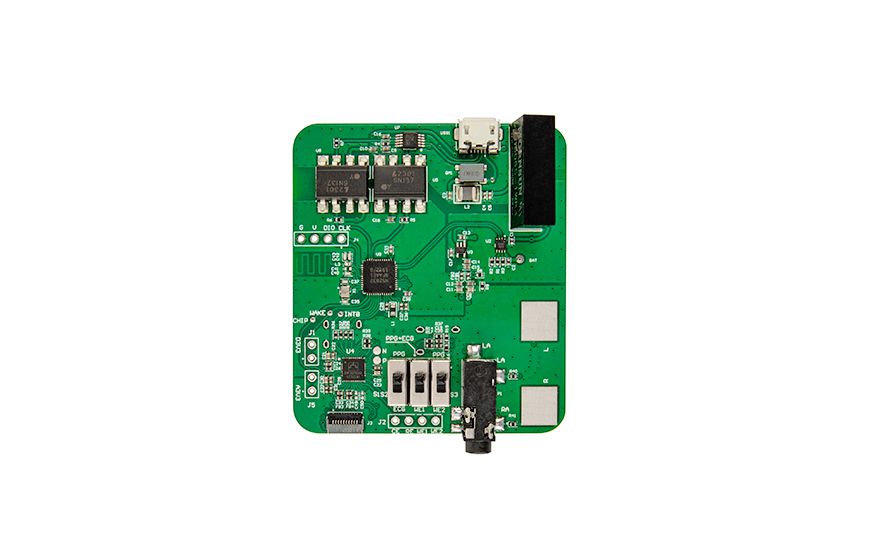

BAF003-开发板

BAF003-开发板

BAF003是一款专为采集生理信号而设计的超低功耗模拟前端(AFE),它可以为连续监测多种健康体征参数的可穿戴产品提供高精度的监测方案,包括心电(ECG)、肌电(EMG)、脉搏(PPG)、体温、生物阻抗(BioZ)、生物标记物。
