生物传感

生物分子信号处理芯片

NNC_BMS002

九感_NNC_BMS002一款可检测生物标记物生物分子信号的SoC芯片,包含一个灵敏度极高的4电极电流测量模块,一个嵌入式ARM Cortex-M0 MCU和直接连接到纽扣电池的阻抗测量模块,为高精度生物分子传感应用提供有效的解决方案。

高检测精度

高检测精度

16bits ADC,支持40-2048过采样配置。

高集成度

高集成度

集成crotex-M0内核、1-32K复数阻抗检测电路、内置可调偏置电压微电流检测电路、支持四电极电流检测。

多检测类型

多检测类型

可检测血糖、乳酸、尿酸、胆红素、电解质、肌酐、胆固醇、酮体等生物分子信号。

产品参数

类别参数参数详情
电流检测电极数4
ADC精度16bits
可检测参数可检测参数
阻抗检测ADC250KSPS,10bits
阻抗范围1-300kΩ
阻抗相位范围-90° - 90°
应用场景
阻抗测量、医疗/工业生物分子传感器、DNA/RNA/miRNA/蛋白质检测、肽/酶/代谢物检测、生物标记物检测
工作参数供电电压1.35V-1.65V
内核Cortex-M0
64KB Dflash
64KB pflash
8KB SRAM
时钟8MHz 高频时钟
时钟256KHz 内部低频时钟
工作模式活动、睡眠、深度睡眠、电池关闭
通讯接口UART
调试接口SWD
封装QFN32 4mm×4mm

硬件

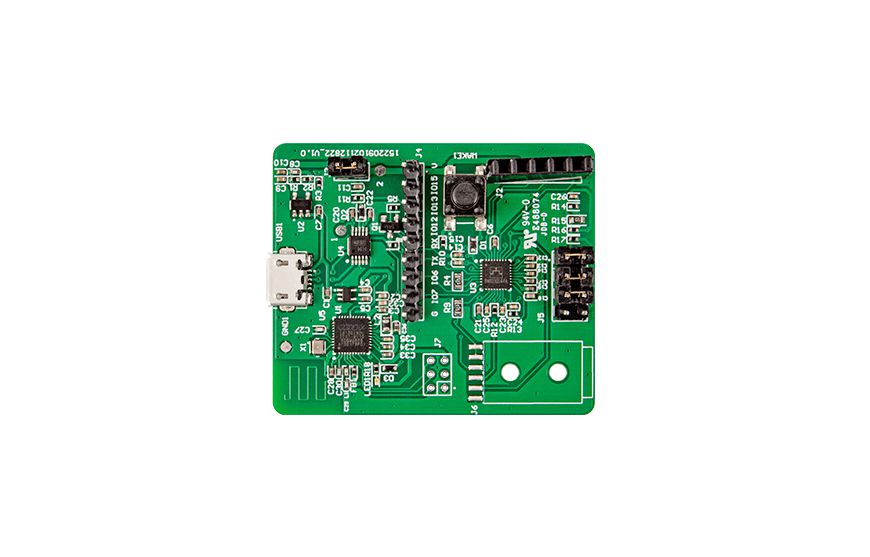

BMS002-开发板

BMS002-开发板

BMS002开发板是以BMS002芯片为核心,可实现3/4电极传感器检测葡萄糖、尿酸等生物小分子信号,以及1-300kΩ阻抗检测的开发板,其中BMS002芯片集成了Crotex M0内核、高分辨率电流测量模块、4电极传感器检测电路,供电电压为1.35V-1.65V。

操作视频解说

BMS002 芯片&开发板的工作原理及操作方法介绍

BMS002 芯片&开发板的工作原理及操作方法介绍

暖芯迦高精度生物分子传感器S0C
