神经刺激

可编程通用刺激芯片

NNC_ENS001

元神_NNC_ENS001芯片是一款高度可编程刺激SoC,集成了ARM Cortex-M0 MCU、电源开关、高压升压转换器和35个高合规性刺激驱动。有3种不同的刺激驱动器结构,可产生多种刺激波形,输出电流高达67mA,可产生多种刺激模式,以支持各种可穿戴和可植入的电神经刺激应用。

高集成度

高集成度

32MHz ARM处理器、多通道恒流源输出的刺激驱动电路、片上充电电路、可配置升压直流转换器、LCD屏幕驱动、12位AD信号采集以及温度传感器等模块。

高度安全可靠

高度安全可靠

采用动态电荷复制技术实现电荷平衡,芯片自带过温、过压、过流等检测与安全保障系统,具有高可靠性和稳定性,适用于长期运行的应用场景。

高度可编程

高度可编程

不仅覆盖除传统的正弦波/方波/三角波及各种调制波形,更是支持从DC到250kHz以上的任意电流波形输出。

高灵活性

高灵活性

三种驱动电路分别适用于高压、中压、低压的应用。多通道配合可实现多模式刺激,满足各种体外或体内神经/肌肉电刺激和神经调控应用场景。

高适配性

高适配性

该芯片系列拥有多种规格,包括单通道、双通道、四通道、全功能,可以与各种硬件和软件适配,为客户提供灵活、具有性价比的集成解决方案。

产品参数

类别参数参数详情
刺激驱动器4通道高电流范围驱动器(8个电极)(最大60V)33μA-67 mA输出电流,33μA-264μA可调单元电流 , 2μs-直流可调脉宽,高达250 kHz正弦/三角形/方形或任意波形,可用于TENS、IFT、EMS等

8通道中电流范围驱动器(16个电极)(最大60V)50μA-67mA输出电流,2μs-直流可调脉宽 ,高达250 kHz正弦/三角形/方形或任意波形,可用于DBS、SCS

23通道低电流范围驱动器(24电极)(最大60V)8μA-2mA输出电流,2μs-直流可调脉宽,高达250 kHz正弦/三角形/方形或任意波形,可用于人工耳蜗应用
应用场景
肌肉强化(EMS);肌肉康复;TENS产品;干扰电流疗法(IFT);深部脑刺激(DBS);脊髓刺激(SCS);人工耳蜗应用
工作参数工作电压范围3-5V
工作温度-40℃ - 85℃
低功耗模式睡眠模式,低功耗运行模式 ,低功耗睡眠模式 ,待机模式
内核ARM Cortex-M0(32MHz)
数字接口UARTx2,I2Cx2,SPIx2
LCD驱动接口COMx4,SEGx16

硬件

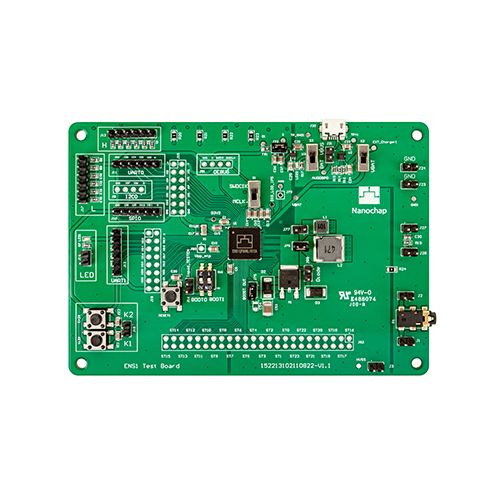

可编程通用刺激开发板-全功能

可编程通用刺激开发板-全功能

可编程通用刺激开发板-全通道是以NNC ENS1QFN96L1010A芯片为核心,用于其性能测试及硬件评估。可实现任意波形的编程区多通道恒流源输出的刺激驱动电路的开发板,其中该款芯片集成了32MHz ARM内核处理器、片上充电电路、数宇接口、12位ADC信号采集、温度传感器等模

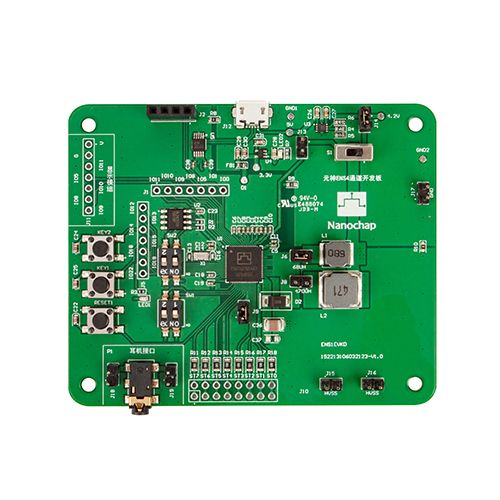

可编程通用刺激开发板-四通道

可编程通用刺激开发板-四通道

可编程通用刺激开发板-四通道是以NNC ENSTQFN64L88A3芯片为核心,用于其性能测试及硬件评估。可实现任意波形的编程区多通道恒流源输出的刺激驱动电路的开发板,其中该款芯片集成了32MHz ARM内核处理器、片上充电电路、数宇接口、12位ADC信号采集、温度传感器等模

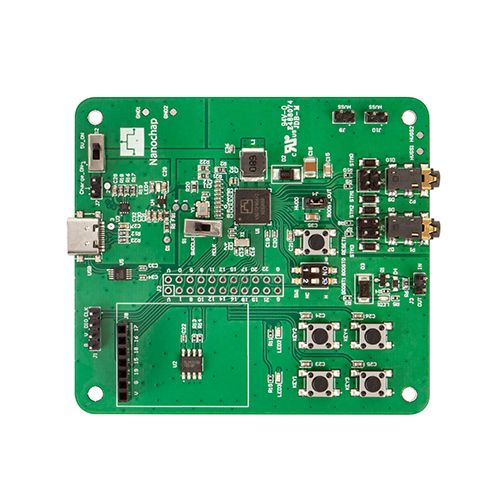

可编程通用刺激开发板-双通道

可编程通用刺激开发板-双通道

可编程通用刺激开发板-双通道是以NNC_ENSTQFN64L88A2芯片为核心用于其性能测试及硬件评估。可实现任意波形的编程及多通道恒流源输出的刺激驱动电路的开发板,其中该款芯片集成了32MHz ARM内核处理器、片上充电电路、数宇接口、12位ADC信号采集、温度传感器等模块
